Scambiatore della caldaia: a cosa serve e come funziona.
Gli scambiatori di calore affondano le loro radici nell'epoca della Repubblica romana, dove trovavano impiego a scopi termali.
In quel contesto, la superficie di scambio era costituita da pietra, la quale, riscaldata dal fuoco di legna, trasferiva il calore all'acqua che vi circolava sopra.
Con l'avanzamento tecnologico, questi sistemi hanno trovato applicazione in numerosi settori differenti e, la loro vasta diffusione, ha condotto a una classificazione basata sul tipo di profilo termico, sulla compattezza e sulla metodologia di produzione.
Tra le tipologie più diffuse, si annoverano gli scambiatori di calore per caldaia, ampiamente utilizzati in ambito domestico per la produzione di acqua calda sanitaria e per il riscaldamento degli ambienti.
Cos'è e scopo
Cos’è uno scambiatore di calore per caldaia e perché è importante.
Lo scambiatore di calore è uno dei componenti più importanti all'interno di una caldaia.
Il suo compito è centrale: trasferire il calore generato dalla combustione all’acqua del circuito di riscaldamento permettendo, come accennato in precedenza, il riscaldamento degli ambienti e, se previsto, la produzione di acqua calda sanitaria.
Questo processo avviene grazie a principi termodinamici ben precisi e attraverso una progettazione ingegneristica che massimizza l'efficienza energetica. Lo scambiatore di calore, infatti, opera in conformità con la “legge fisica dell'equilibrio”.
In qualsiasi sistema, l'energia tende sempre a raggiungere uno stato di equilibrio; di conseguenza, finché esisterà una differenza di temperatura tra due fluidi, quello più caldo cederà energia termica a quello più freddo fino al raggiungimento di tale equilibrio.
Il processo di trasferimento del calore nello scambiatore avviene senza che i fluidi si miscelino. Questo è possibile grazie a una superficie che li separa, permettendo loro di trasmettere calore mentre scorrono, senza mai entrare in contatto diretto.
L'efficienza termica di questo componente aumenta proporzionalmente alla superficie di contatto. Inoltre, a parità di superficie, un'efficienza maggiore si ottiene quando i due fluidi scorrono in controcorrente.
Comprendere il funzionamento di questo elemento e il ruolo che svolge aiuta a valutare meglio le prestazioni della caldaia, a prevenire malfunzionamenti e a programmare correttamente la manutenzione.
Il ruolo dello scambiatore di calore nella caldaia.
Lo scambiatore di calore, pertanto, è un’unità che permette il passaggio di energia termica da un fluido caldo a un fluido più freddo, senza che i due fluidi vengano a contatto diretto.
Nelle caldaie, il fluido caldo è rappresentato dai gas di combustione prodotti dalla bruciatura di metano, GPL o altro combustibile; il fluido freddo, invece, è l’acqua del circuito termico.
Questo scambio consente all’acqua di raggiungere la temperatura desiderata e circolare nei radiatori o negli impianti a pavimento. In assenza di questo componente, l’energia prodotta dalla combustione verrebbe dispersa e inutilizzata.
Lo scambiatore si configura quindi come il “cuore della caldaia”: da esso dipende l’efficienza del sistema e la sua capacità di rispondere alla richiesta termica dell’abitazione.
Conduzione e convezione
Principio di funzionamento di uno scambiatore di calore.
Il principio di funzionamento di parte dell’impianto si basa, come abbiamo visto, sul trasferimento termico, in particolare sulla conduzione e sulla convezione.
- Conduzione termica: è il meccanismo con cui il calore si propaga attraverso un materiale solido. Nei sistemi a caldaia, i gas caldi cedono energia al metallo dello scambiatore, il quale, a sua volta, la trasferisce all’acqua che scorre nei tubi o tra le piastre.
- Convezione: è il movimento del calore tramite un fluido in movimento. Nell’ambito dello scambiatore, l’acqua fredda che entra viene riscaldata per convezione man mano che assorbe energia termica.
In una caldaia a condensazione, il processo si estende anche alla condensazione del vapore contenuto nei gas di scarico. Questo comporta un ulteriore trasferimento di energia, che contribuisce a migliorare il rendimento complessivo del sistema.
Il design dello scambiatore influisce notevolmente sull'efficienza del processo: geometrie ottimizzate, superfici estese e materiali ad alta conducibilità permettono infatti di aumentare la quantità di calore trasferito in tempi ridotti e con minori perdite.
Le 5 tipologie
Tipologie di scambiatori di calore nelle caldaie.
- Monotermico
- Bitermico
- A blocchi
- A piastre

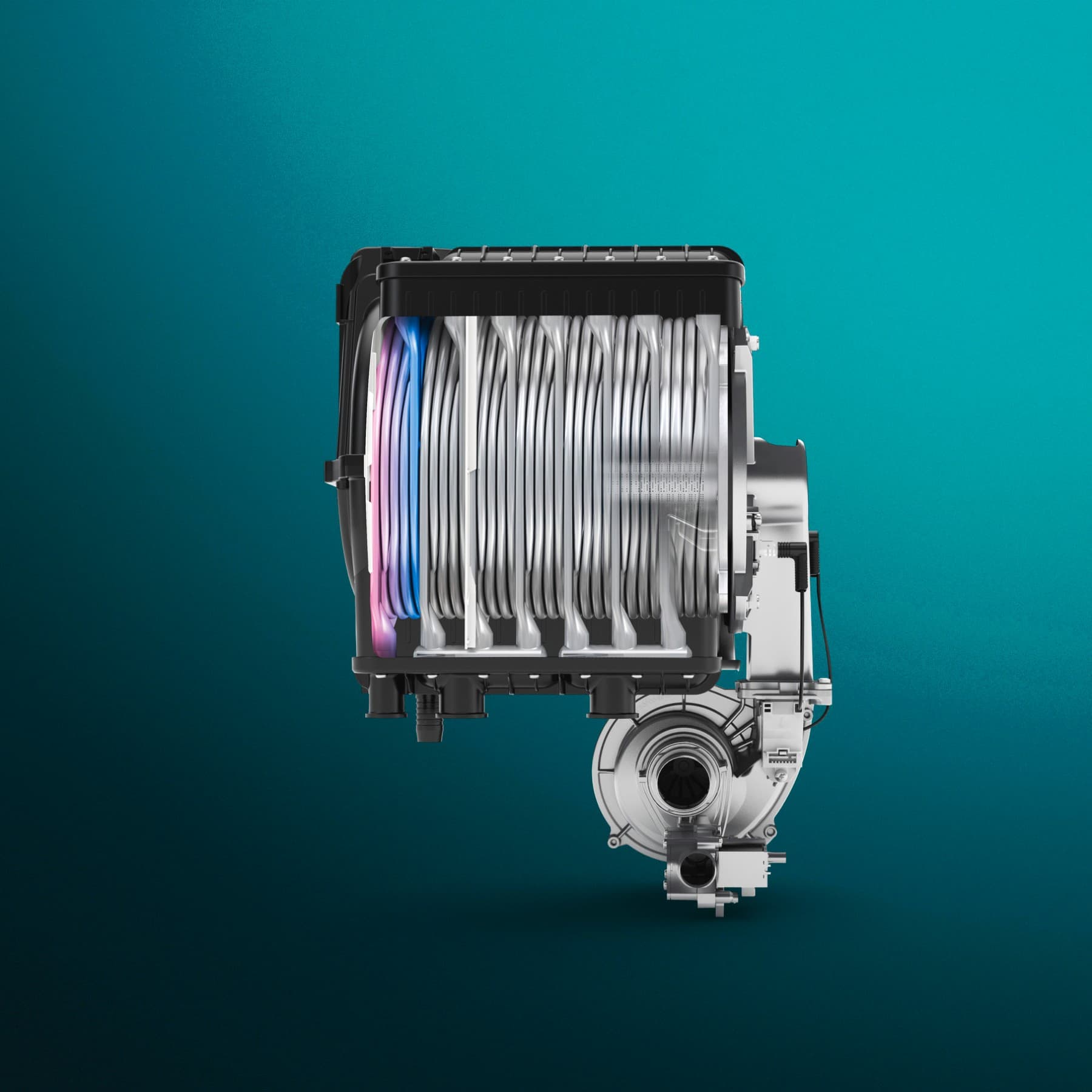

- A spirale
Scambiatore monotermico.
Questo tipo prevede l’utilizzo di due unità separate: una per il riscaldamento dell’acqua sanitaria e l’altra per il circuito di riscaldamento ambientale.
La struttura è spesso ad alette, e richiede l’installazione di uno scambiatore secondario per la produzione di acqua calda sanitaria.
Il materiale utilizzato prevalentemente per questi scambiatori è l’acciaio inox.
Resistenza, durata e conducibilità
Materiali impiegati e loro impatto sull’efficienza.
La scelta del materiale incide non solo sulla durata della caldaia ma anche sull’efficienza energetica e sulla manutenzione necessaria nel tempo.
I più comuni sono:
- Rame
Eccellente conduttore di calore, è molto usato negli scambiatori primari per caldaie tradizionali. Tuttavia, tende a ossidarsi se non trattato e può corrodersi in ambienti acidi.
- Acciaio inox
Resistente alla corrosione e alle alte temperature. È spesso impiegato negli scambiatori a condensazione per via dell’aggressività chimica dei fumi condensati ed è il materiale usato nelle caldaie Vaillant.
- Alluminio-silicio
Utilizzato in alcuni modelli di caldaie per via della leggerezza e della buona conduttività, anche se meno resistente nel lungo periodo rispetto all’acciaio.
Cause e sintomi
Segnali di malfunzionamento dello scambiatore.
Lo scambiatore rappresenta un componente fondamentale all'interno della caldaia.
Un suo malfunzionamento può comportare cali di pressione, una diminuzione dell'efficienza energetica e un conseguente aumento dei consumi, poiché l'impianto potrebbe produrre più acqua calda del necessario.
La necessità di pulire lo scambiatore della caldaia si manifesta, ad esempio, quando l'acqua calda non raggiunge la temperatura desiderata, nonostante sia stato impostato il massimo dei gradi sulla scala di regolazione.
Questo sintomo è il primo indicatore che lo scambiatore ha iniziato a ostruirsi a causa di impurità, detriti e calcare che si depositano nell'impianto durante il funzionamento della caldaia.
Ulteriori segnali di malfunzionamento includono:
- Perdita di pressione nel circuito,
- Rumori anomali durante il funzionamento,
- Riscaldamento non uniforme dei radiatori,
- Errori di sistema segnalati direttamente sullo schermo della caldaia o dalla centralina elettronica.
Operazioni di manutenzione
Importanza della manutenzione dello scambiatore.
L'efficienza degli scambiatori di calore, pertanto, è direttamente correlata alla loro manutenzione.
Tali componenti tendono a intasarsi principalmente a causa del calcare presente nell'acqua o dei sedimenti ferrosi che si accumulano nel circuito del riscaldamento.
Questa sporcizia forma delle ostruzioni all'interno dei condotti, limitando il passaggio dell'acqua e compromettendo il trasferimento di calore.
Appare evidente che, quindi, la manutenzione periodica dello scambiatore è essenziale per garantire un funzionamento efficiente della caldaia e prolungarne la vita utile.
Una pulizia regolare consente di evitare l’accumulo di calcare e altri residui che compromettono lo scambio termico. Le operazioni principali sono le seguenti.
- Decalcificazione
- Pulizia chimica o meccanica
- Tenute e delle saldature
Decalcificazione.
Nelle zone con acqua dura, il calcare si accumula rapidamente all’interno dello scambiatore, riducendo il passaggio dell’acqua e la trasmissione del calore.
La decalcificazione viene effettuata con apposite pompe e prodotti disincrostanti che sciolgono i depositi senza danneggiare il metallo.
Tecniche di lavaggio
Come pulire lo scambiatore della caldaia.
La pulizia dello scambiatore non può essere eseguita in autonomia poiché è un’operazione complessa, che richiede di attenersi strettamente alle norme di sicurezza e di impiegare equipaggiamento protettivo adeguato alla sua esecuzione.
È quindi necessario chiamare un tecnico specializzato se si sospetta che questa operazione sia necessaria, oppure durante le operazioni di manutenzione ordinaria annuale potrebbe essere lo stesso tecnico a rilevare alcuni segnali di inefficienza e a suggerire questa operazione aggiuntiva.
Una delle tecniche usate per la pulizia dello scambiatore di calore è il metodo di lavaggio idrodinamico con acqua.
L'acqua, opportunamente addizionata con un anticalcare, rappresenta un agente efficace per rimuovere sporco, depositi e impurità accumulate. Grazie all'elevata pressione, può raggiungere anche i punti più difficili da pulire, garantendo un'azione efficace.
Per componenti particolarmente sporchi, può rivelarsi utile anche lasciare lo scambiatore immerso nella soluzione anticalcare, per esempio per la durata di una notte.
Frequenza consigliata per la manutenzione.
In generale, si dovrebbe effettuare la manutenzione della caldaia, compresa la verifica dello scambiatore, almeno una volta all’anno.
Questo intervallo può essere ridotto se l’acqua di alimentazione è particolarmente ricca di minerali o se l’uso della caldaia è intensivo. Alcuni produttori, inoltre, indicano intervalli specifici nel libretto di istruzioni, ed è opportuno seguirli scrupolosamente.
È inoltre consigliabile installare dispositivi che prevengano il deposito di impurità, quali il dosatore di polifosfati e il defangatore. Puoi chiedere maggiori informazioni a riguardo ai tecnici qualificati Vaillant che si occupano della manutenzione.
Per il massimo comfort
Comfort termico e risparmio energetico passano da uno scambiatore in salute.
Lo scambiatore di calore, come già accennato, è un componente essenziale nel funzionamento di qualsiasi caldaia.
Attraverso meccanismi fisici di conduzione, convezione e, nei modelli più evoluti, condensazione, esso consente il riscaldamento dell’acqua per gli impianti termici e per l’uso sanitario.
La sua efficienza incide direttamente sui consumi energetici, sul comfort domestico e sulla durata del sistema.
Investire nella manutenzione regolare di questa parte dell’impianto, quindi, non è solo una buona pratica: è un passaggio obbligato per garantire sicurezza, prestazioni elevate e rispetto delle normative.
Vaillant, oltre a offrire un’ampia gamma di caldaie a condensazione, offre assistenza tecnica specializzata e servizi all’avanguardia, come i programmi di estensione della garanzia, Garanzia 7 e Garanzia 7+7, oltre all’Assistenza da Remoto.
Un impianto curato, con uno scambiatore pulito ed efficiente, riduce le emissioni inquinanti, abbassa i costi di gestione e preserva il valore dell’intera caldaia.
Affidarsi a un marchio come Vaillant, sinonimo di qualità e innovazione nel settore del riscaldamento, significa puntare su tecnologie affidabili e soluzioni pensate per durare nel tempo.
